Factori care afectează disiparea căldurii (răcirea cu aer)

Eficiența transferului de căldură:

Eficiența transferului de căldură este cheia disipării căldurii. Factorii care afectează eficiența transferului de căldură sunt următorii.

1. Numărul și grosimea conductelor de căldură: cu cât mai multe conducte de căldură, cu atât mai bine, în general 2 conducte sunt suficient de bune, 4 conducte sunt suficiente, 6 și mai sus sunt radiatoare de ultimă generație; cu cât țeava de cupru este mai groasă, cu atât mai bine (în mare parte 6 mm, dar și 8 mm).

Dimensiunea zonei de contact dintre aripioare și aer

Înotătoarea este responsabilă de disiparea căldurii. Sarcina sa este de a disipa căldura trimisă de conducta de căldură în aer. Prin urmare, aripioarele trebuie să fie cât mai mult posibil în contact cu aerul. Unii producători vor proiecta cu atenție unele denivelări pentru a fi cât mai mari posibil. Măriți suprafața aripioarelor.

Volumul de aer

Volumul de aer reprezintă volumul total de aer pe care ventilatorul îl poate trimite pe minut, exprimat în general în CFM. Cu cât volumul de aer este mai mare, cu atât disiparea căldurii este mai bună. Parametrii ventilatorului includ, de asemenea: viteza, presiunea vântului, dimensiunea lamei ventilatorului, zgomotul și așa mai departe. Majoritatea ventilatoarelor au acum reglare inteligentă a vitezei PWM. La ce trebuie să fim atenți este volumul de aer, zgomotul etc.

Procesul de bază de transfer de căldură:

① Contact direct cu conducta de căldură: baza acestei scheme este foarte comună, iar radiatorul general de o sută de yuani și mai jos este acest tip. Pentru a asigura planeitatea suprafeței de contact cu CPU, această soluție va aplatiza și lustrui tubul de cupru, ceea ce face ca tubul de cupru deja subțire să fie mai subțire. În timp, vor apărea denivelări, ceea ce va afecta eficiența conducerii căldurii. Fabricile mari obișnuite vor lustrui tubul de cupru foarte plat, astfel încât zona de contact cu procesorul să fie mai mare și eficiența conducției căldurii să fie ridicată. Țevile de cupru ale unor producători de imitație sunt neuniforme, ceea ce face ca unele țevi de cupru să nu atingă deloc CPU atunci când funcționează, așa că indiferent de câte țevi de cupru sunt, este doar o fantezie.

② Sudarea inferioară a cuprui (lustruire în oglindă): baza acestei scheme este puțin mai scumpă, deoarece baza de transfer de căldură este transformată direct într-o suprafață de oglindă, care are o suprafață de contact mai mare și un efect de conducere a căldurii mai bun. Așadar, radiatoarele răcite cu aer de gamă medie spre înaltă folosesc această schemă.

③Placă de încălzire: Aceasta este o schemă rar întâlnită. Principiul este similar cu cel al unei conducte de căldură. De asemenea, transferă căldură prin evaporarea lichidului când se întâlnește cu căldura și apoi se lichefiază când se întâlnește cu frigul. Această schemă conduce căldura în mod uniform și are o eficiență ridicată, dar costul este foarte mare. , Deci'este rar.

3. Unsoare termoconductoare: Din cauza problemelor procesului de fabricație, este imposibil să existe o suprafață de contact complet plană între baza radiatorului și CPU (chiar dacă arăți plat, poți vedea denivelări sub lupă), așa că trebuie să Aplicați un strat de unsoare siliconică cu conductivitate termică mai mare pentru a umple aceste zone neuniforme pentru a ajuta la conducerea căldurii.

Conductivitatea termică a grăsimii siliconice este mult mai mică decât cea a cuprului, așa că aplicați un strat subțire uniform. Dacă stratul este prea gros, va afecta disiparea căldurii. Conductivitatea termică a grăsimii siliconice generale este între 5-8, iar conductivitatea termică mai scumpă este 10-15.

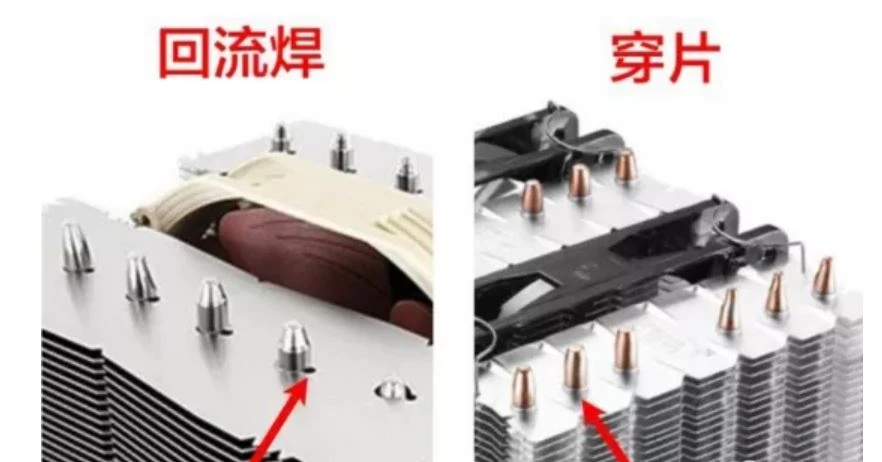

4. Procesul de la joncțiunea aripioarelor radiante și conducta de căldură: conducta de căldură este intercalată între aripioare și trebuie să transfere căldură la aripioare, astfel încât tehnologia de procesare la joncțiune va afecta și conductibilitatea termică. Tehnologia actuală de procesare are două tipuri:

① Lipirea prin reflow: este să lipiți cele două împreună. Această soluție are un cost ridicat, dar are o conductivitate termică bună și este foarte fermă și nu este ușor să slăbiți aripioarele.

② Purtarea aripioarei: numită și"finisare" proces. Este de a face găuri în aripioare și apoi introduceți tubul de cupru termic conductiv în aripioare cu ajutorul forței externe. Acest tip de proces are un cost redus, deși simplu, dar nu este ușor să îl faceți bine, deoarece trebuie să luați în considerare probleme precum contactul slab și aripioarele slăbite (dacă îl ridicați, aripioarele vor aluneca pe conducta termică, iar efectul de conducere a căldurii poate fi imaginat. Și am înțeles).
