optimizarea designului radiatorului

Thermal Radiatorul este o componentă care răcește un dispozitiv prin disiparea căldurii. Poate fi folosit atât pentru sistemele de răcire pasivă, cât și pentru răcirea activă (de exemplu, combinate cu ventilatoare). Când optimizațiradiator,design pe care îl puteți apela la simulare. Pentru proiectarea radiatorului, cel mai important aspect este performanța de răcire a radiatorului într-o configurație dată, inclusiv proprietățile de curgere și aspectul geometric.

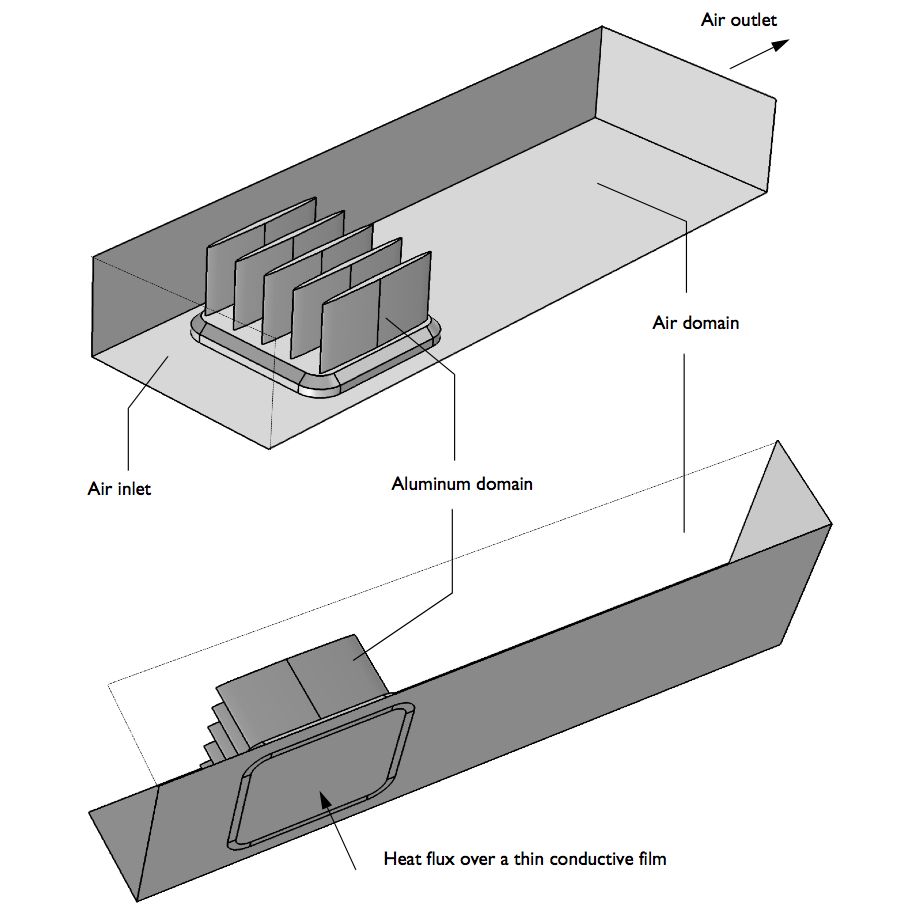

    Un test de referință al performanței termice este plasarea radiatorului într-un canal dreptunghiular echipat cu perete termoizolant și apoi măsurarea temperaturii și a presiunii la intrarea și la ieșirea canalului. În același timp, este de asemenea necesar să se măsoare valoarea puterii necesare substratului de disipare a căldurii pentru a menține o anumită temperatură. În cele din urmă, rezultatele benchmark-ului arată căldura disipată de radiator și căderea de presiune a canalului.

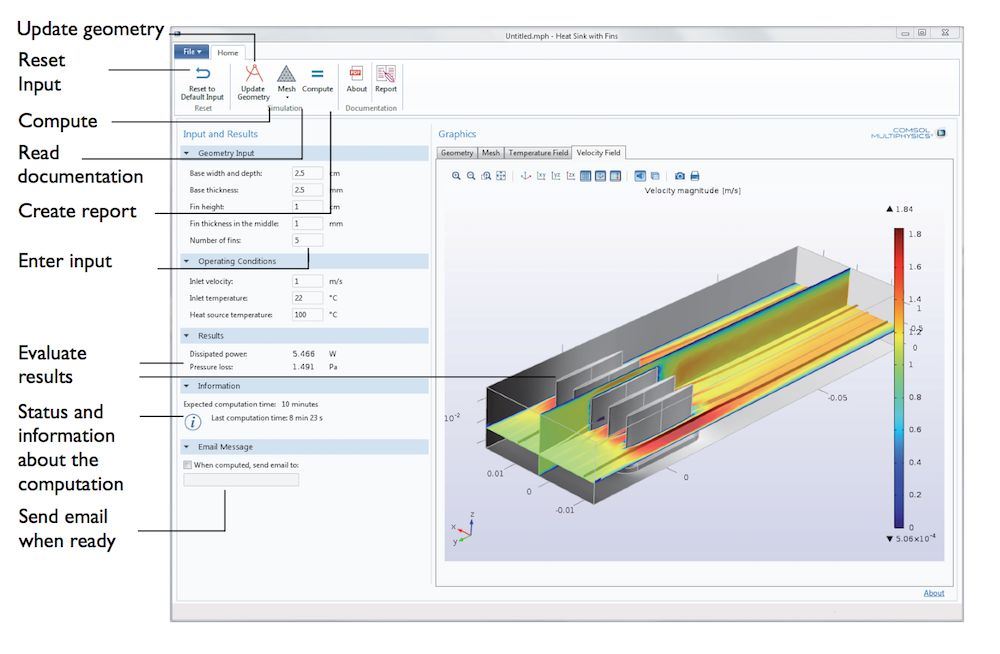

      Când rulăm simularea optimizării termice, trebuie doar să introducem câteva informații de bază despre radiatorul și condițiile de lucru ale acestuia. Software-ul de simulare termică va calcula automat performanța detaliată:

1. Lățimea, adâncimea și grosimea bazei radiatorului

2. Numărul de aripioare

3. Înălțimea și grosimea aripioarelor

4. Condiții de funcționare: viteza de intrare și temperatură

5. Temperatura sursei de căldură

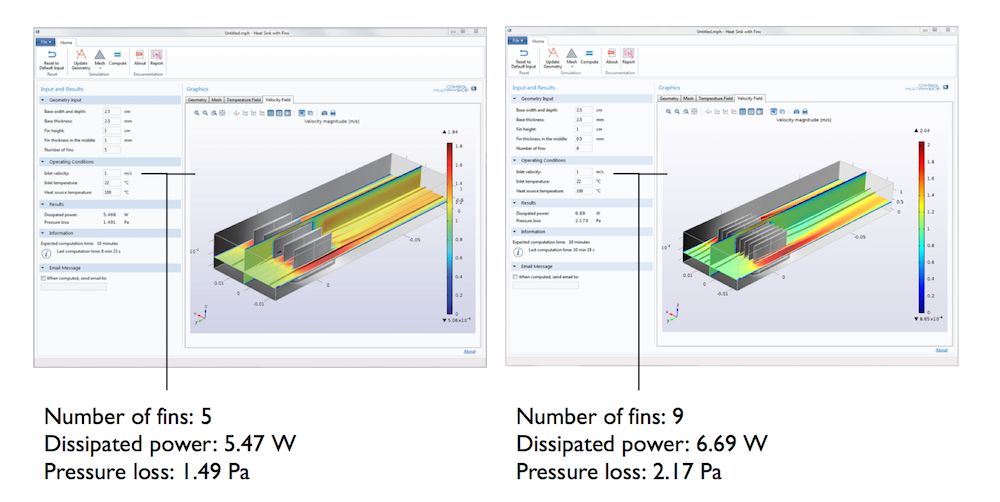

Prin simpla modificare a parametrilor de intrare, putem observa intuitiv modul în care modificarea numărului de aripioare afectează puterea disipată și pierderea de presiune. Chiar și fără o experiență profesională în simulare, utilizatorii pot folosi rezultatele pentru a crea un design ideal al radiatorului.
