Managementul termic pentru FPGA

FPGA este o parte esențială a electronicii moderne. FPGA-urile permit circuite flexibile și personalizabile care pot alimenta aplicații, de la industriile electrice la electronice de larg consum. Cu toate acestea, performanța FPGA este adesea afectată de problemele termice, atunci când căldura generată de circuitele sale și nu a putut fi îndepărtată în timp, ceea ce ar provoca supraîncălzirea și are o mare influență asupra performanței FPGA. Pentru îmbunătățirea performanței FPGA-urilor, managementul termic este esențial și obligatoriu. Blow este principalele tipuri de soluții de răcire pentru FPGA și modul în care funcționează.

Soluție termică activă

Răcirea activă este unul dintre principalele tipuri de soluții termice FPGA. Răcirea activă este o soluție care utilizează forța pentru a răci FPGA, cum ar fi ventilatoare, pompe de răcire cu lichid sau răcire termoelectrică. Ventilatoarele sunt una dintre cele mai comune soluții de răcire activă. Sunt relativ ieftine și ușor de instalat, dar sunt zgomotoase și necesită întreținere regulată. Sistemele de răcire cu lichid utilizează un lichid, cum ar fi apa sau alt lichid de răcire, pentru a transfera căldura de la FPGA la un radiator. Răcirea cu lichid este mai eficientă decât răcirea cu aer, dar poate fi mai complicată și mai costisitoare. Răcirea termoelectrică utilizează energia electrică pentru a transfera căldură de la o parte a unui modul termoelectric pe cealaltă. Această metodă de răcire este eficientă, dar este costisitoare și necesită o sursă de alimentare stabilă.

Soluție termică pasivă

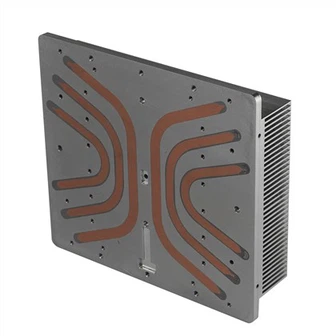

Răcirea pasivă este o altă soluție termică principală FPGA. Soluțiile de răcire pasivă nu folosesc energie suplimentară pentru a răci FPGA, dar acest tip de soluție termică se bazează pe fluxul natural de aer și pe caracteristicile materialelor radiatorului. Radiatoarele de căldură și materialul de interfață termică sunt două soluții obișnuite de răcire pasivă. Un radiator este o caracteristică metalică cu aripioare atașate la FPGA pentru a absorbi și disipa căldura. Sunt relativ ieftine și ușor de instalat, dar eficacitatea lor depinde de dimensiunea și designul radiatorului. Un tampon termic este o foaie subțire de material care transferă căldura de la FPGA la radiatorul. Sunt ușor de instalat și nu necesită întreținere, dar eficacitatea lor este limitată de conductivitatea materialului.

Optimizați managementul termic

Deși ambele soluții termice active și pasive sunt eficiente, este, de asemenea, important să optimizați managementul termic în alte moduri. Una dintre cele mai eficiente moduri de optimizare a managementului termic este proiectarea FPGA cu considerente termice. Acest lucru poate fi realizat prin reducerea la minimum a dimensiunii și densității circuitelor, folosind materiale cu conductivitate termică ridicată și implementând senzori de temperatură și sisteme de control pentru reglarea temperaturii.

O altă modalitate de optimizare a managementului termic este gestionarea temperaturii ambientale a mediului în care va fi utilizat FPGA. Menținerea temperaturii ambientale cât mai scăzute posibil prin utilizarea aerului condiționat sau plasarea FPGA într-un mediu rece crește eficiența soluției de răcire și reduce riscul de deteriorare termică.

Managementul termic este esențial pentru FPGA. Ambele soluții de răcire activă și pasivă sunt metode eficiente pentru FPGA, cum să selectați cea mai bună soluție termică se bazează pe cerințele termice ale FPGA-urilor, cum ar fi puterea, spațiul și temperatura maximă. Colectarea informațiilor pentru a proiecta cel mai bun radiator pentru FPGA, pentru a vă asigura că FPGA-urile funcționează eficient.
